Расчёт несущей способности металлоконструкций: какие параметры учитывают инженеры

Расчёт несущей способности металлоконструкций — это фундамент безопасности и экономической эффективности любого здания или сооружения из металла. Для инвестора такой расчёт напрямую влияет на итоговую смету, сроки строительства и долгосрочную надёжность объекта: ошибки здесь могут обернуться либо неоправданно высокой стоимостью, либо рисками аварий и дорогостоящих переделок.

Инженеры не просто «подбирают балку потолще». Они проводят многоступенчатый расчёт, опираясь на нормы (в РФ это в первую очередь СП 16.13330.2017 «Стальные конструкции», а также связанные СП по нагрузкам и воздействиям, основаниям и т. д.), математические модели и данные о материалах. Ниже — ключевые параметры, которые обязательно учитывают при проектировании.

Нагрузки: что давит на конструкцию

Первое, с чего начинается расчёт, — определение всех видов нагрузок. Их делят на постоянные, временные и особые.

• Постоянные нагрузки. Это вес самих конструкций (каркас, кровля, стены, сэндвич-панели, инженерные коммуникации), а также вес стационарного оборудования, которое не будет перемещаться.
• Временные нагрузки. Сюда входят снеговая и ветровая нагрузки (их значения берут по картам снеговых и ветровых районов для конкретного региона), полезная нагрузка на перекрытия (люди, стеллажи, техника), температурные воздействия (расширение/сжатие металла), а также динамические эффекты от работы оборудования.
• Особые нагрузки. Сейсмика, возможные ударные воздействия, аварийные ситуации (например, отказ одного из несущих элементов).

Для каждого вида нагрузки действуют коэффициенты надёжности: они учитывают возможные отклонения от средних значений. Например, для снеговой нагрузки коэффициент может быть больше единицы, чтобы конструкция гарантированно выдерживала экстремальные зимы.

Характеристики материалов

Несущая способность напрямую зависит от свойств стали:

• Предел текучести и временное сопротивление. Это базовые показатели прочности. В проектной документации обычно указывают марку стали (например, С245, С345) и соответствующие нормативные значения.
• Модуль упругости и коэффициент Пуассона. Эти параметры нужны для расчёта деформаций (прогибов, колебаний).
• Хрупкость и ударная вязкость. Особенно важны для объектов в холодных регионах и для конструкций, испытывающих ударные или вибрационные нагрузки.
• Свариваемость и коррозионная стойкость. Они влияют на выбор марки стали и толщины антикоррозийной защиты.

Важно понимать: экономия на марке стали без перерасчёта несущей способности недопустима. Снижение предела текучести даже на 10–15 % может потребовать увеличения сечения элементов или изменения схемы работы конструкции.

Геометрия и схема работы

Форма и размеры сечения, а также способ опирания и соединения элементов определяют, как конструкция будет воспринимать нагрузки:

• Тип сечения. Двутавр, швеллер, труба (круглая/профильная), уголок — у каждого свои особенности работы на изгиб, кручение и сжатие.
• Гибкость элементов. Для сжатых стержней (колонн, верхние пояса ферм) критична гибкость: слишком длинный и тонкий элемент может потерять устойчивость задолго до того, как металл «порвётся».
• Расчётные длины. Это не всегда физическая длина элемента. Расчётная длина зависит от жёсткости узлов и характера закрепления (шарнирное, жёсткое). Например, колонна с жёстким защемлением внизу и свободным верхом имеет одну расчётную длину, а с жёсткими узлами сверху и снизу — другую.
• Схема работы. Ферма работает на растяжение/сжатие стержней, балка — на изгиб, рама — на комбинацию моментов и продольных сил. От схемы зависят формулы расчёта и критические точки.

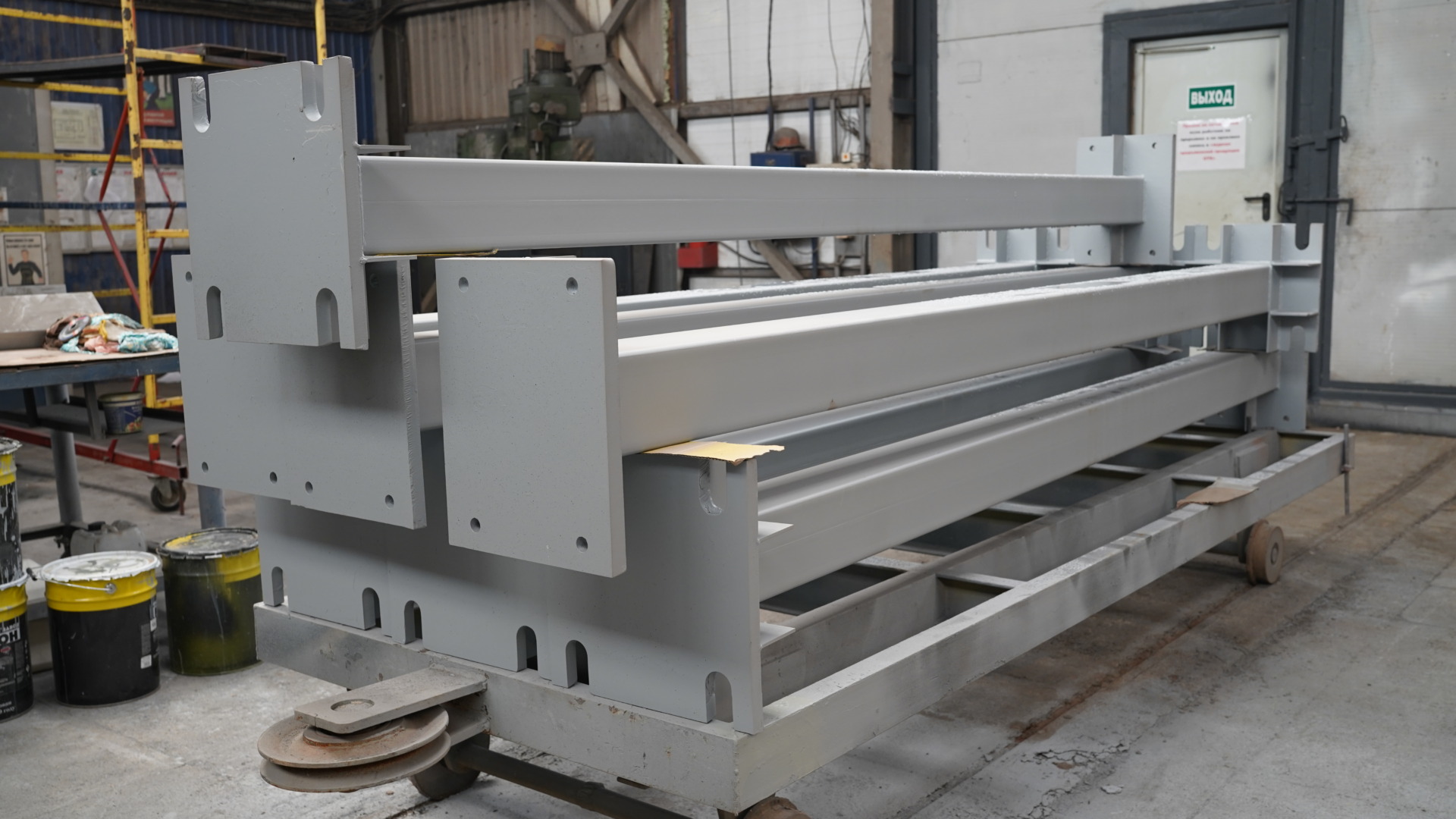

Соединения и узлы

Узлы — это «слабые звенья», где часто возникают ошибки. Инженеры учитывают:

• Тип соединения. Сварка, болты (обычной/повышенной прочности), комбинированные решения. У каждого типа свои коэффициенты надёжности и особенности работы.
• Качество сварных швов. Толщина шва, катет, тип разделки кромок, контроль (визуальный, ультразвуковой, радиографический).
• Количество и расположение болтов, их класс прочности. Также учитывают «работу на срез» и «на растяжение», а также возможное смятие металла вокруг отверстий.
• Жёсткость узла. Узел может быть условно шарнирным или жёстким; от этого меняется распределение усилий в конструкции.

Условия эксплуатации и внешние факторы

Даже идеально рассчитанная конструкция может выйти из строя, если не учесть среду:

• Температурный режим. Металл расширяется и сжимается при нагреве/охлаждении. В отапливаемых и неотапливаемых зданиях, а также в регионах с большими перепадами температур нужны температурные швы и компенсаторы.
• Агрессивность среды. В цехах с химическими парами, на морских побережьях, в сельхозпомещениях коррозия идёт быстрее. Здесь увеличивают толщину металла, применяют оцинкованные конструкции, специальные покрытия и увеличивают припуски на коррозию.
• Динамические и вибрационные воздействия. От работы кранов, вентиляции, компрессоров. Здесь важны расчёты на усталость металла и резонансные частоты.
• Огнестойкость. При пожаре сталь быстро теряет прочность. Для объектов с повышенными требованиями к пожарной безопасности закладывают огнезащиту (обмазки, экраны, вспучивающиеся краски) и учитывают «время до потери несущей способности».

Расчётные методики и критерии

Инженеры проверяют конструкцию сразу по нескольким критериям:

• Прочность. Чтобы напряжения в металле не превышали допустимых значений с учётом коэффициентов надёжности.
• Устойчивость. Чтобы сжатые элементы не «выпучивались», а плоские элементы не теряли форму.
• Деформации (прогибы, перемещения). Для балок и ферм есть предельно допустимые прогибы (например, L/200, L/300 от пролёта), чтобы кровля не текла, а остекление не трескалось.
• Местная устойчивость стенок и полок. Тонкие стенки двутавров могут «волниться», если не поставить рёбра жёсткости.
• Усталость металла. Для конструкций с циклическими нагрузками (крановые пути, мосты) проверяют ресурс по числу циклов нагружения.

Современные расчёты проводят в специализированных программах (SCAD, ЛИРА, IDEA StatiCa и др.), где создают расчётную модель, задают граничные условия и нагрузки, а затем анализируют эпюры усилий и зоны максимальных напряжений.

Что важно знать инвестору

Для инвестора ключевые выводы из расчёта несущей способности выглядят так:

1. Цена и безопасность не противоречат друг другу, если расчёт сделан грамотно. «Запас прочности» не должен быть «слепым»: он нормирован и обоснован.
2. Экономия на материалах без перерасчёта опасна. Если подрядчик предлагает «ту же конструкцию, но сталь подешевле», обязательно запросите обновлённый расчёт.
3. Проектная документация (КМ и КМД) должна содержать расчётные обоснования. В КМ (конструкции металлические) приводят схемы, нагрузки, расчётные усилия; в КМД (конструкции металлические деталировочные) — детали узлов, марки стали, типы соединений.
4. Климатические и технологические особенности региона критичны. Ангар в Сибири и на юге России будут иметь разную толщину металла, шаг ферм и тип антикоррозийной защиты — и это видно в расчётах.
5. Скрытые расходы часто связаны с «неучтёнными» нагрузками. Например, подвес оборудования или снеговые мешки у перепадов высот могут потребовать усиления узлов, что дешевле предусмотреть сразу.

Расчёт несущей способности металлоконструкций — это комплексная инженерная задача, где каждый параметр взаимосвязан: от марки стали до типа узла, от снегового района до режима работы здания. Для быстровозводимых объектов (ангаров, цехов, торговых центров) такой расчёт особенно важен, потому что здесь на первый план выходят скорость, унификация элементов и экономическая эффективность. Грамотный проект даёт инвестору уверенность в том, что здание простоит десятилетия, выдержит расчётные нагрузки и не потребует дорогостоящих доработок. Если у вас есть конкретный тип объекта (например, склад 20×60 м в определённом регионе), можно разобрать, какие именно параметры будут для него ключевыми, — скажите, какой объект интересует, и я дам более прицельный разбор.
